1.電波暗室。
電波暗室是一個封閉的屏蔽室，主要用于模擬開放空間，用于測量輻射無線電騷擾(EMI)和輻射敏感性(EMS)。波暗室的尺寸和射頻吸波材料的選擇主要由受試設備(EUT)的外部尺寸和測試要求決定，分為1m法、3m法或10m法。
2.組成結構。

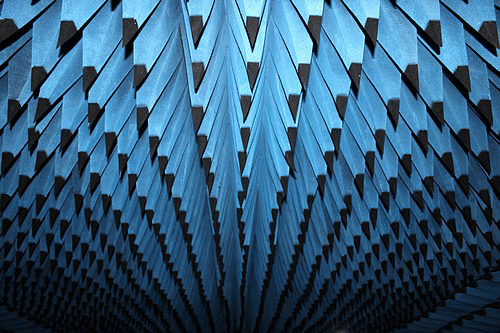

電波暗室的主要結構是屏蔽室和吸波材料。屏蔽室由屏蔽外殼、屏蔽門、通風波導窗和各種電源濾波器組成。根據用戶要求，屏蔽外殼可采用焊接或組裝結構。吸波材料由單層鐵氧體片組成，工作頻率范圍為30mHz~1000mHz，錐形碳海綿吸波材料由聚氨酯泡沫在碳膠溶液中滲透而成，具有良好的阻燃特性。
3.基本分類。
電波暗室(anechoichamber)通常分為三種輻射試驗，即全電波暗室、半電波暗室和開放場。這三個試驗場所的輻射試驗一般可以認為符合自由空間中電磁波的傳播規律。

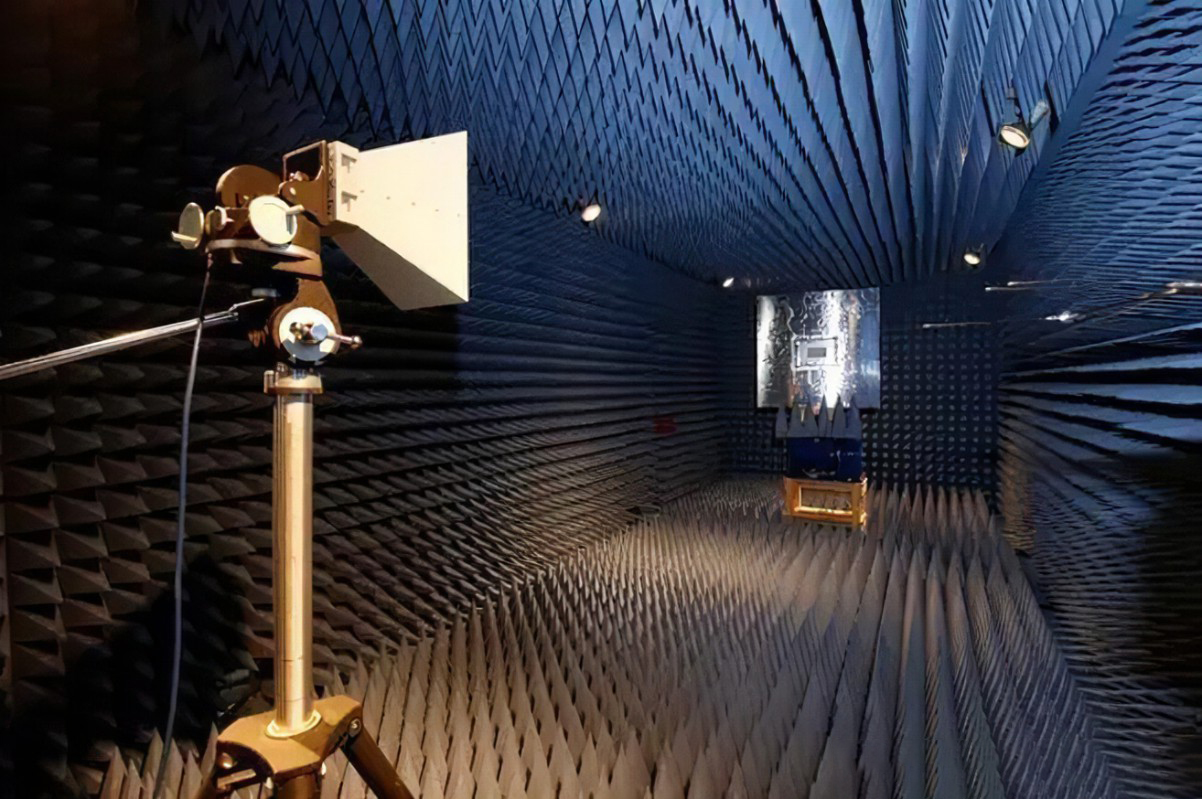

全電波
全電波暗室減少了外部電磁波信號對測試信號的干擾，而電磁波吸收材料可以減少墻壁和天花板反射對測試結果的多徑效應，適用于發射。靈敏度和抗干擾實驗。在實際使用中，如果屏蔽的屏蔽效率可以達到80dB~140dB，那么對外部環境的干擾可以忽略不計，自由空間可以在全電波暗室中模擬。與其他兩個測試場地相比，全電波暗室的地面、天花板和墻壁反射最小，受外部環境干擾最小，不受外部天氣影響。其缺點是受成本限制，測試空間有限。

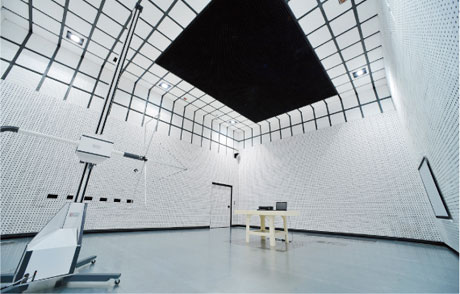

半電波
半電波暗室類似于全電波暗室，也是屏蔽設計的六面盒，內部覆蓋有電磁波吸波材料。區別在于半電波暗室采用導電地板，不覆蓋吸波材料。半電波暗室模擬理想的開放場景，即場地有一個無限大的良好導電地平面。在半電波暗室中，由于地面沒有覆蓋吸波材料，會產生反射路徑，因此接收天線的信號將是直射路徑和反射路徑信號的總和。
開放場(openareatest)
典型的開放場地是平坦的、開放的、均勻的、良好的導電性。橢圓形或圓形的試驗場地沒有任何反射物。理想的開放場地具有良好的導電性，面積無限。天線在30mHz~1000mHz之間接收的信號將是直射路徑和反射路徑信號的總和。但在實際應用中，雖然地面?zhèn)鲗?dǎo)率好，但開放場地面積有限，可能導致發射天線與接收天線之間的相位差。在發射試驗中，開放場地的使用與半電波暗室相同。
